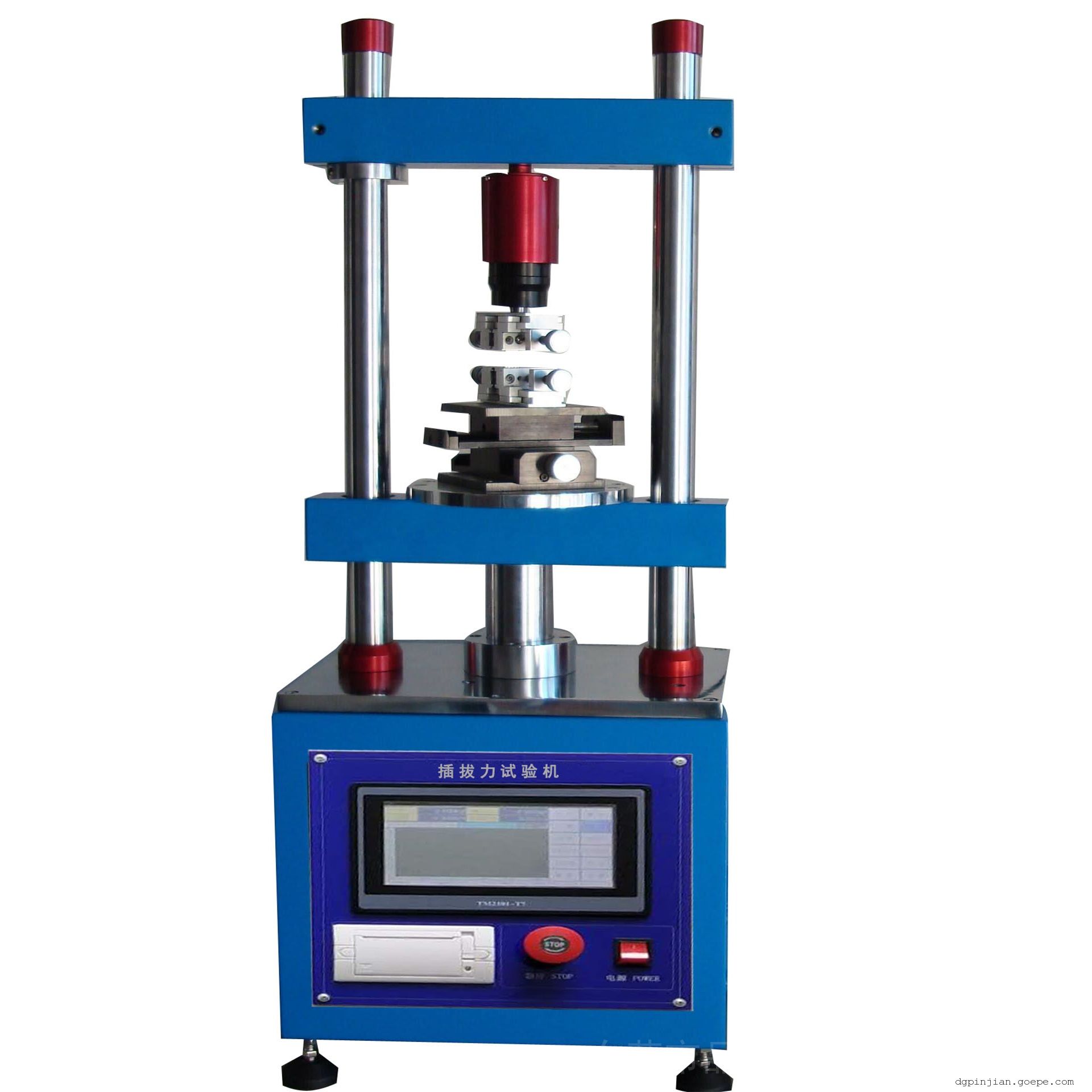

扫一扫，手机浏览- 1220S全自动插拔力试验机
详细信息
品牌：品检仪器 型号：QC-868-1220S 加工定制：是 外形尺寸：360×260×940 mm 重量：67 ㎏ 产品用途：端子、连接器，航空插头等 测量范围：1-50kg 一、1220s全自动插拔力试验机用途:
本机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全 准确之插拔力试验，利用 Windows 视窗中文画面设定，操作简单方便，且所有资料皆可储存 ( 试验条件、位移、曲线图、寿命曲线图、检查报表等） 解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）
二、 1220S插拔力试验机特点
1、 测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、
测定总次数、暂停时间每次等候位置、空压次数等）。
2、 可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。
3、 同时显示荷重-行程曲线图及寿命曲线图。
4、 自动荷重零点检出，并可设定原点检出荷重值。
5、 荷重单位显示：N、lb、gf、Kgf可自由切换。
6、 可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。
7、 机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。
8、 超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止。
9、 测定项目：***大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或
行程之电阻值。
三、全自动插拔力试验机测试项目
1、 连接器单孔插拔试验
2、 连接器插拔寿命试验
3、 连接器 Normal Force 测试
4、 连接器整排插拔试验
5、 连接器单Pin与塑胶保持力试验
6、 可同时与接触阻抗机连线(选购)
7、 各种压缩、拉伸破坏强度试验。
四、 1220S插拔力试验机技术参数
1、 测定***大荷重：50Kg，20Kg，5Kg，2Kg
2、 ***小分解能力：0.01Kg或1g
3、 ***大测定高度：150mm
4、 ***小微调距离：0.01mm
5、 测定速度范围：0-300mm/min
6、 X轴移动范围：0-75mm
7、 Y轴移动范围：0-75mm
8、 传动机构：滚珠螺杆
9、 驱动马达：日本松下伺服马达
10、 外观尺寸：360×260×940mm
11、 重量：67Kg
12、 电源：220V/50Hz
五、插拔力试验机测试报表输出
1、 荷重-行程曲线图、寿命曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；
2、 插拔荷重 - 行程曲线图：可直接显示并储存每次测试之位移与力量值变化；
( X 轴代表行程，Y 轴代表力量）
每一测量图形皆可由十字游标追踪轨迹，判定每一测定点对应之荷重及行程值，
***小解析度 0.01mm；
曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置 N 个曲线图；
卷轴式曲线图显示，可任意浏览曲线图；
同时显示荷重-行程曲线图及寿命曲线图。
3、 寿命曲线图：
报表抬头内容可随时修改；
报表上可显示每条曲线之***大值、***小值、平均值；
报表上可显示测试上、下限之规格线；
可设定同时显示多组寿命曲线图。
4、 测试报表：
测试报表自动产生（A4 规格），并可转档输出（Excel）或通过网络直接输出；
自动计算***大值、***小值、平均值、差值、标准差等；
可输入测试上、下限值，超出规格自动判定 OK 或 NG。
六、 1220S插拔力试验机标准配置
1、 1220S主机一台
2、 多功能夹具及夹嘴一套
3、 整排插拔用自动求心装置一套
4、 大型 X、Y 移动台一套
5、 Normal Force 专用治具一套
6、 电脑一套（P4主板，40GB硬盘，256MB内存，17寸纯平彩显）
7、 打印机一台
8、 插拔力试验机说明书一本
9、 软件使用说明书一本
1220s全自动插拔力试验机保修与服务：
1. 本公司产品自购买出厂之日起，7天包退，15天包换，实行1年免费保修服务（人为因素或不可抗拒的自然现象所引起的故障或破坏除外），中途不收取任何费用。本公司对超过保修期的产品有尝提供终生保修保养服务。
2. 本公司所售产品确保厂家有专职的技术维修工程师，对省内的用户24小时响应， 必要时48小时内到达现场，外省的72-96小时解决问题。 如我方所销售产品在操作软件上有新的版本，将免费为用户提供新版本软件升级。
3. 公司对所有销售的产品及系统的安装，调试，运行，使用提供现场或者电话指导服务；对产品及服务质量实行终身跟踪服务
4. 对于现场解决不了的仪器，将拉回或者物流到我公司进行检测维修，质保期内维修所产生的费用由我公司承担，过质保期运输费由客户承担。 -
-
东莞市品检仪器设备有限公司联系热线
18929195913
1220S全自动插拔力试验机
产业带货源页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥888.00
- 产品型号：QC-868-1220S
- 品 牌：品检仪器
- 所 在 地：广东东莞
- 更新日期：2024-04-30
选择 1台起售 ￥888.00 库存充足 -+合计：1台总价：888.00元（联系我时，请说明是从谷瀑网看到的，谢谢！）店内推荐产品
